LP-8T-01-ZXT型深孔鉆機履帶底盤及直斜兩用鉆塔總成
一、適用范圍：該履帶底盤承載重量達8T,可以裝載各種深孔鉆機，如：GXY-2、XY-4、XY-42A、XY-44A、XY-5等300-1500m鉆機，廣泛適用于礦山、隧道、城市、公路、鐵路、水電、橋梁、壩基等的工程地質勘察、地質巖芯鉆探、物理勘察、大型灌漿孔、爆破孔和空調孔的鉆進。可在海灘、河灘、沙地、水田等惡劣環境開展靜探作業，結冰道路仍可行走。
二、結構形式
鉆機機組由履帶底盤、柴油機、液壓支腿、鉆機、直斜兩用鉆塔組成，共同組裝在一個機架上。鉆機可以選擇柴油機或電動機、履帶底盤及液壓支腿由獨立柴油機帶動、互不干涉。
該總成裝有大型聯合收割機橡膠履帶行走機構和行走操縱系統，配套柴油機、鉆機橫梁、4組大液壓油缸調平衡支撐腿、工作平臺和直斜兩用鉆塔系統（2組主塔腿、2組付塔腿、直斜兩用起落塔裝置、雙滑輪天車、多組主付腿橫拉支撐、斜塔可調節支撐腿）組成。該系列產品行走平穩，轉向靈活，采用幾型高架底盤，野外通過性能好。
技朮規格
橡膠履帶底盤：履帶（寬×節距×節數） 500mm×90 mm×65
鉆塔： 9米（7-10米可選擇）。
外形尺寸(長*寬*高） 4800 * 2260 *2550(mm)
履帶底盤動力系統：1115柴油機
重量（不含鉆機、鉆塔） 3550(kg)

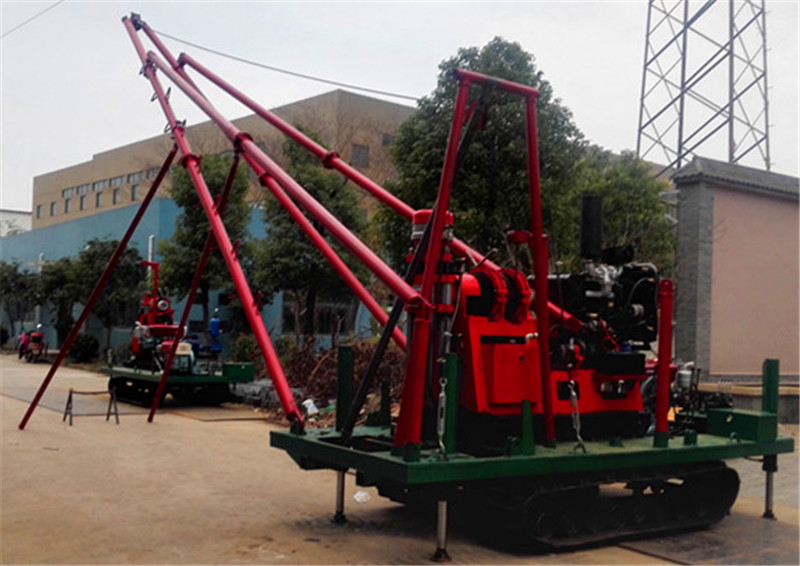

備注：圖示僅僅展示了直斜兩用鉆塔，橫拉支撐系統沒有安裝。
