一、結構形式

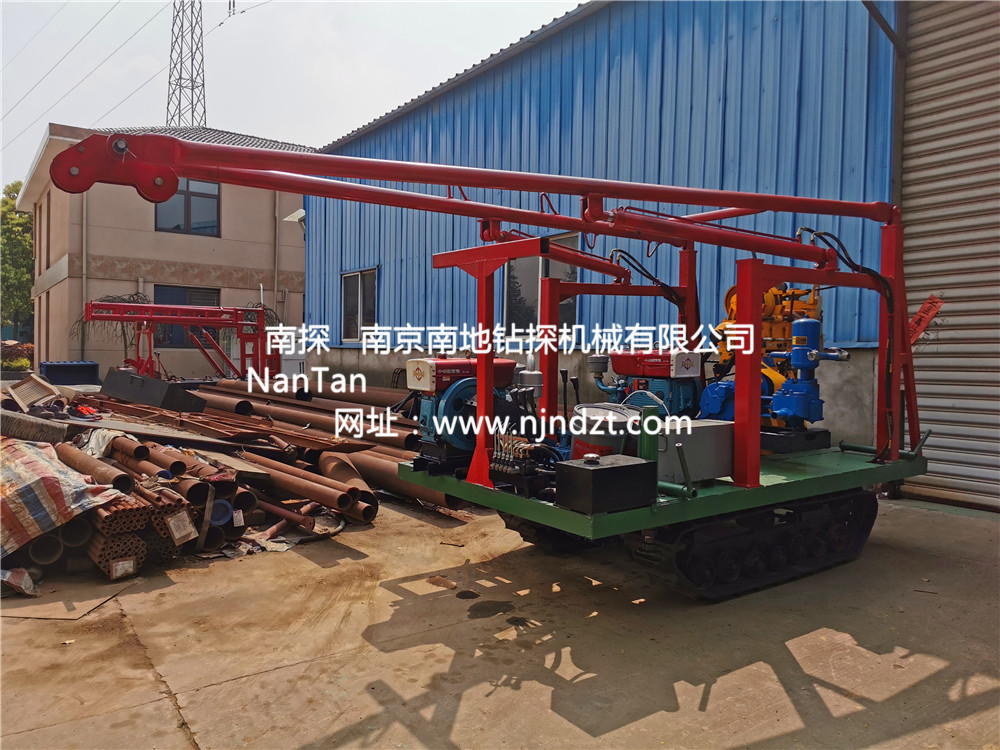

XY-1A-L-02-B-STRZT型履帶鉆機是將橡膠履帶底盤、動力（柴油機或電機）、XY-1A型鉆機、鉆機平臺、液壓支撐腿系統、人字形全液壓起落架、泥漿泵等共同組裝在一個機架上。鉆機、泥漿泵一個動力一體底座（柴油機或電機），橡膠履帶底盤（柴油機或電機）帶動，互不干擾，避免單動力變換負荷造成磨損影響施工。
該機型具有爬坡能力強、鉆進和行走穩定可靠、載重質量大等優點，廣泛適用于公路、鐵路、水電、橋梁、壩基等的工程地質勘察、地質巖芯鉆探、物理勘察、小型灌漿孔、爆破孔、水井孔、樁基檢測和空調孔的鉆進。
該鉆機是適應新型市場需求不可多得的理想設備之一?？稍诤?、河灘、沙地、水田等惡劣環境開展靜探作業，結冰道路仍可行走。
二、主要特點
1、該鉆機裝有橡膠履帶行走機構，經分動箱齒輪驅動履帶變速箱，爬坡能力強，使整機裝卸、搬遷極為方便，由于是橡膠履帶對地面無破壞，所以該鉆機在城市中施工帶來方便。
2、大大減輕工人勞動強度，提高效率。
3、起、落塔為液壓操縱、方便可靠。
4、鉆機、泥漿泵、塔架一體，搬家方便快捷，可自行上下汽車。搬家時鉆桿鉆具等一切東西均可放在履帶底盤上一次運走。
三、橡膠履帶底盤及鉆塔技術規格
理論速度前進檔（Km/h）0.9、2.0、2.7、3.2、8.3、13
倒檔（Km/h） 0.9、2.1，額定載重質量（T）4.0
額定爬坡度（度）上坡35，下坡35，最小離地間隙（mm）〉200
履帶型號（mm）350*90*48，履帶節距（mm）90
履帶軸中心距（mm）1630，履帶驅動輪軸距（mm）1100
履帶接地長度（mm）1300，接地壓強（kPa）<35
鉆塔高度：6m
四、傳動系統
傳動方式經分動箱齒輪傳動，轉向方式單邊制動差速轉向，離合器型式為二片常結合摩擦片。變速箱采用經改良后的ZD-21-01-B新型專用變速箱，操縱方式雙操作桿操縱。
五、整機外形尺寸(長*寬*高） 3200*1800*2300(mm)
六、整機重量 3200(kg)
鉆機介紹（Introduction）：XY-1A型鉆機是一種具有油壓給進的高速輕便鉆機。為使本機的適用性更廣泛，滿足不同用戶的需求，推出增加了:帶移機功能的XY-1A（YJ），帶水泵的XY-1A-4型，帶移機和水泵的XY-1A-5型鉆機。鉆機、水泵及柴油機安裝在同一底座上。鉆機既可以取土樣、巖芯樣，也可以不取芯鉆孔（鉆孔灌漿、水井等）,或者進行重型動力觸探和標貫試驗、沖擊鉆進提取不擾動土土壤取樣原狀土或者沙土取樣。是一種多用途液壓輕便型鉆機。
一、適用范圍
1. 本鉆機適用于工民建、鐵路、水電、交通、橋梁、壩基等建筑物的工程地質勘察;地質巖芯鉆探、物理勘察;小型灌漿孔、地熱孔、爆破孔、各種混凝土檢測孔的鉆進;小型水井等多用途鉆進。 2.轉速范圍寬并配有高速檔，可根據地層的不同選用合金鉆頭、金剛石鉆頭、復合片鉆頭等鉆頭進行鉆進,提土鉆、取土器取樣等。
3. 當終孔直徑分別為75mm和46mm時，額定鉆孔深度分別為150m和180m，最深不得超過各鉆進深度的110%，額定開孔直徑為110mm，鉆深應根據地層情況而定，開孔允許為400mm。 二、鉆機特點：
1. 具有油壓給進機構，提高了鉆進效率，減輕了工人勞動強度。
2. 鉆機配有上球卡式夾持機構并帶有六方主動鉆桿，可實行不停機倒桿，工作效率高，安全可靠。
3. 配有孔底壓力表指示壓力，便于掌握孔內情況。
4. 手柄集中，操作方便。 5. 鉆機結構緊湊，體積小，重量輕，便于解體及搬運，適合于平原和山區工作。 三、 技術參數：
|
1. 鉆機：鉆孔深度：100-150m(46mm孔徑180m)；最大開孔直徑：110-200 mm;終孔直徑：75-110mm； 鉆桿直徑：42、50 mm，鉆孔傾角：90-75°，鉆機外廓尺寸（L×B×H)：1433*697*1460mm 鉆機重量(不包括動力機)：420 Kg |
|
|
2.回轉器：立軸轉速(五檔)：1010,790,470,295,140 r/min ；立軸行程：450 mm；立軸空載向上最大移動速度：3 m/s；立軸空載向下最大移動速度 ：4 m/s；立軸最大給進力：15 KN；立軸最大起重力：25 KN |
|
|
3.卷揚機：最大起重量(單繩)：11 KN：卷筒轉速：121,76,36 r/min；卷筒圓周線速度(二層)：1.05, 0.66, 0.31 m/s；卷筒直徑：140 mm；鋼絲繩直徑：9.3 mm；鋼絲繩容量：35 m；抱閘直徑：252 mm；閘帶寬度：50 mm |
|
|
4.油泵：型號：YBC-20/125 額定壓力：12.5 Mpa 流量：20 ml/r 額定轉速；1500 r/min |
|
|
5.電動機：型號：Y160M-4 額定功率：11 KW 額定轉速：1460 r/min |
|
|
6.柴油機：型號：S1100 額定功率：12.1KW 額定轉速：2200 r/min |
|
注:.本鉆機動力標準配備柴油機,也可配備電動機,需由用戶訂貨時提出。
泥漿泵可以選配：BW160A型單缸泥漿泵、BW200型雙缸泥漿泵。
泥漿泵介紹
BW-160A型泥漿泵為臥式單缸雙作用往復活塞式泵，泵頭上裝有四個Ф40鋼球閥，從而提高了壓力。主要用于工程地質鉆機鉆進中向井內或物探中向爆破孔內供給沖洗液（冷卻鉆頭、巖屑清除沖離孔底、泥漿護壁等），亦可用于堤壩灌漿、工程注漿，可以泵送含砂量小于5%的泥漿或對金屬和橡膠件無腐蝕作用的其他液體，該泵具有體積小、重量輕、耐用等特點，更適合地質勘探上使用。
技術規格
|
水泵類型The type of pump |
臥式hrizontal |
|
作用種類type of action |
往復式雙作用 Reciprocating double action |
|
缸數Cylinder number |
1 |
|
缸套直徑Bore (mm) |
Φ95 |
|
行程length of stroke (mm) |
85 |
|
往復次數reciprocating frequency (bats/min) |
165 |
|
排水量Flow (L/min) |
160 |
|
最大壓力maximum pressure (Mpa) |
1.6 |
|
輸入轉速Input speed (r/min) |
951 |
|
三角皮帶輪節徑V-belt pulley pitch diameter (mm) |
270 |
|
三角皮帶輪類型及槽數 triangular belt wheel type and number of slots |
B型×3槽 |
|
所需功率required power (kw) |
7.5 |
|
吸水管直徑water inlet pipe diameter (mm) |
45 |
|
排水管直徑Drainage pipe diameter (mm) |
38 |
|
外形尺寸（長×寬×高L×W×H）(mm) |
1110×800×950 |
|
重量（不含動力no power machine）(kg) |
136 |
|
動力power machine |
柴油機R180：5.67kw,轉速2600r/min 電動機：7.5kw，轉速1440r/min |
